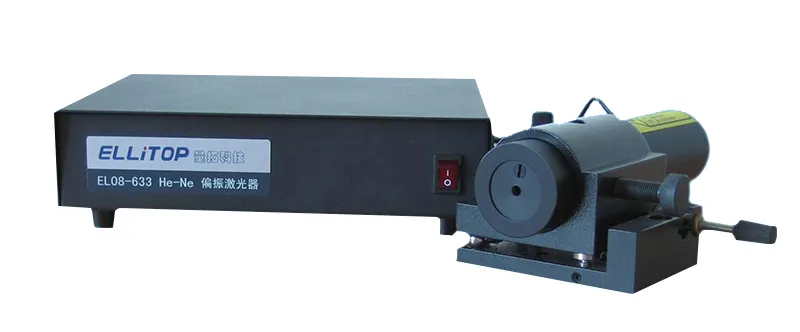

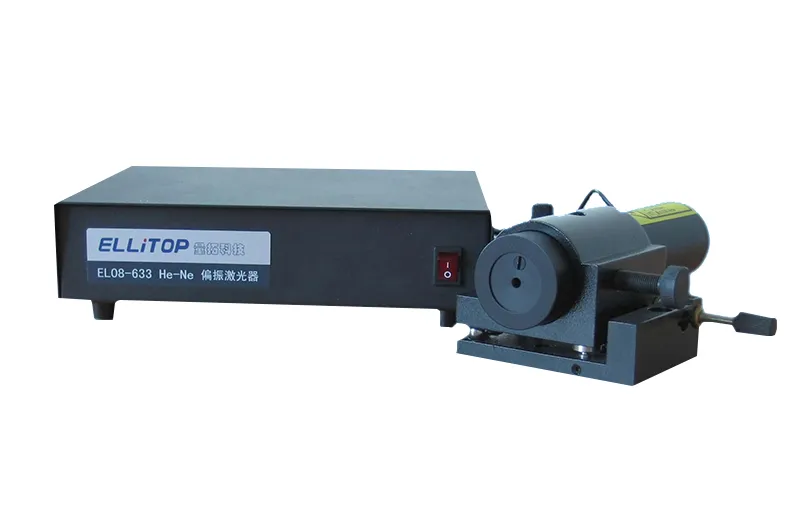

تم تصميم جهاز ليزر الهليوم - نيون المستقطب (He-Ne) عالي الثبات من فئة EL لتلبية المتطلبات الصارمة للاستقطاب، مستوى الضوضاء المنخفض، الاستقرارية، وطول العمر في قياسات الليزر الدقيقة.
المكون الرئيسي المعتمد لجهاز ليزر الهليوم - نيون (He-Ne) المستقطب عالي الثبات من فئة EL هو تجميع الليزر المتقدم الدولي. يمكن لأسلوب تصميم الكاثود المغلق أن يطلق توزيع الطاقة بسرعة وبشكل موحد من خلال الصمام الثنائي الليزري بأكمله، مما يضمن الاستقرار الحراري المفيد، بما في ذلك استقرار نقطة الليزر والطاقة. يضمن تصميم مركز المجال إثارة التفريغ بالملي ثانية مع تطبيق الجهد الأولي. جميع النقاط القوية للمرآة الداخلية موضعة في غلاف محكم الغلق، ذو حجم مادي صغير، ومستوى ضوضاء منخفض، تضمن استقرار أعلى وعمر افتراضي أطول وأداء أفضل.
سوف يتم توصيل جزء الصمام الثنائي الليزري من فئة EL ليزر الهليوم - نيون (He-Ne) المستقطب عالي الثبات بسهولة بمنصة العمل عن طريق فتحات الملولبة المترية، مما يسمح بتعديل الارتفاع عالي الدقة، ودرجة الميل، والتأرجح على اليسار واليمين، مما يجعل من السهل الاستخدام.
| الموديل | ||
| الطول الموجي | 632.8nm | |
| أقل خرج للطاقة (TEM00) | 0.8mW | 2.0mW |
| قطر الحزمة (نقاط 1/e، ±3%، TEM00) | 0.48mm | 0.63mm |
| أقصى ضوضاء (RMS، من 30 هيرتز إلى 10 ميجا هيرتز) | 0.1% | |
| نمط النقاوة (TEM00) | >95% | |
| انفراج الحزمة (TEM00، ±3%، زاوية الانفراج الكامل) | 1.7 راديان | 1.3 راديان |
| أقصى انجراف (متوسط القدرة المقاسة على مدى 8 ساعات) | ±2.5% | |
| نسبة الاستقطاب (أدنى نسبة) | 500: 1 | |
| أقصى زمن للتسخين (دقائق إلى 95٪ من القدرة) | 10 دقيقة | |
| جهد الدخل | 220VAC | |
| استهلاك القدرة | 5W | 8.3W |
| طول رأس الليزر | 178mm | 241mm |
| أفقي ورأسي نطاق الضبط بالليزر | ±5° | |
| درجة حرارة التشغيل | -40 ~ +70℃ | |
| درجة حرارة عدم التشغيل | -40 ~ +150℃ | |
| ارتفاع التشغيل | 0-3km | |
| الارتفاع غير التشغيلي | 0-21km | |
| الرطوبة النسبية (بدون تكثيف) | 0-100% | |
| الصدمة | 25g/11ms;100g /1ms | |
| درجة السلامة لرأس الليزر (فئة CDRH) | IIIa | |
| طول عمر التخزين | مدة غير محددة (الختم في العبوة الصلبة) (وقت طويل) | |
